La Radio-cazuela
Durante la feria Merca Ham 2012, que organizamos en Cerdanyola del Vallès, presenté un pequeño divertimento que parece ser que gustó bastante a los presentes, así que os lo presento: La radio-cazuela.

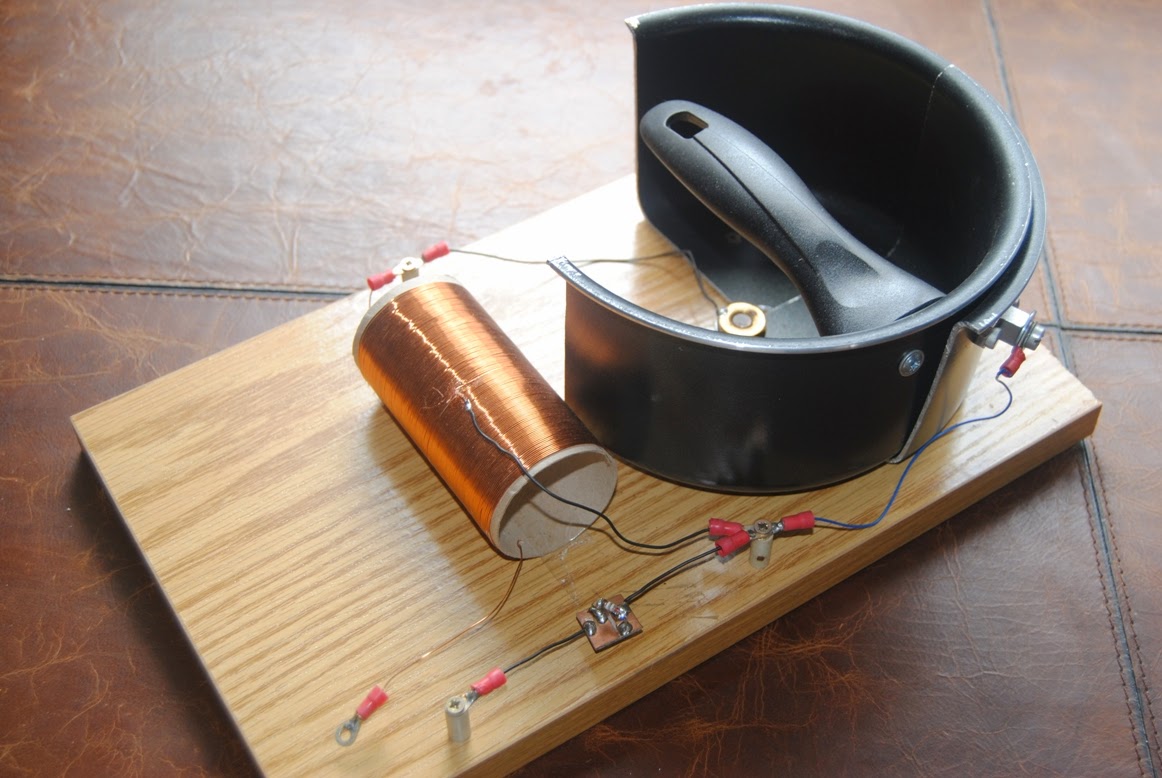

Esta pequeña radio de Onda Media no es mas que una galena que utiliza un cazo cortado en dos mitades como condensador variable.
El origen de la idea viene de varios lados, por uno que soy miembro del Radio Club del Vallès, EA3RCH, desde hace más de un cuarto de siglo, y allí hemos acuñado el término “Radiogastronomía”, y en segundo plano, tener un capacímetro, con el que ver cómo varia la capacidad de cualquier par de trozos de metal. También he visto antenas-cazuela, y otros chismes realizados a partir de material reciclado, lo que los hace especialmente curiosos.
Para la inductancia elegí un tubo de papel higiénico con 100 espiras de cobre de 0.5 mm extraídos de un transformador, con toma a las 40 espiras desde masa. Como el diámetro es de 40 mm y la longitud del bobinado 75 mm, la inductancia es de unos 170 microH. El cazo se cortó en dos mitades mediante una sierra, dejando un semicírculo en uno de los lados, de modo que se pudiera sujetar a un eje, formado por un par de tuercas y un tornillo. La superficie de cada mitad está sobre los 340 cm2 . Para obtener los 350 a 410 pF máximos necesarios para esta banda, la distancia entre las dos mitades debería ser de unos 2 mm, algo poco factible, entre otras cosas porque requeriría de una precisión de movimiento no alcanzable con dos mitades concéntricas de igual radio. Con la separación media obtenida tenemos un condensador de 15- 250 pF de variación lineal. El diodo es de germanio, un OA99 (cualquiera vale) seleccionado por ser el de menor caída de tensión directa (para ello sólo hay que polarizarlo directamente con una pila de 1,5v y escoger el que muestre un menor valor).
Con los valores obtenidos la resonancia queda entre 750 y 3100 kHz, un tramo que deja fuera parte de la gama de ondas medias, que va de 531 a 1602 kHz. Se imponían mejoras en la inductancia, bien aumentando el número de espiras (pero no me quedaba mucho más hilo, ni me gustaba estéticamente hacer una segunda capa de espiras) o añadirle un núcleo de ferrita. La opción de la ferrita permite, moviéndola, seleccionar partes diferentes del dial, y además un aumento de la inductancia frente a la capacidad, lo que mejora el factor de calidad del circuito tanque.
Para los cálculos:
![]() |
Inductancia Capacidad Frecuencia |
En la primera fórmula, la de la inductancia, d es el diámetro de la bobina, n es el número de espiras y L la longitud del bobinado. La capacidad tiene como variables A, que es el área de la cazuela, d la distancia entre rotor y estator y k es un coeficiente que depende del dieléctrico, que en nuestro caso, al ser aire, está alrededor de 1 (depende de la humedad, temperatura del aire y composición de éste). Para conocer las frecuencias de resonancia resultantes, sólo falta conocer los valores de capacidad e inductancia obtenidos anteriormente.
Si queréis ver cómo funciona podéis verlo en el video que colgó en Youtube EB2DJB, en el enlace: http://www.youtube.com/watch?v=G1VLaYejTrE
¡Espero que os guste!
