Caja de Concursos de EA3RCH

Jorge Castaño (EA3HKZ)

El Radio Club del Vallés lleva muchos años participando en concursos en las bandas de VHF, UHF y 1200 MHz. En el año 2015, para mejorar la participación en concursos, la Junta Directiva decidió la construcción de una “Caja de Concursos”, un rack estándar de 19” que se usaría en dichos eventos. Para la construcción se compró un rack de la marca Gator, Ilustración 1, dónde se instalaban las fuentes de alimentación modelo Diamond GZV4000, el equipo de concursos, Icom 910, Secuenciadores de Preamplificador para las 3 bandas y los dos amplificadores; VHF modelo Tokio Hi-Power HL-350Vdx y UHF modelo Tokio Hy-Power HL-130U.

Para la instalación de los diversos módulos en la caja también se compraron varias bandejas de rack de 19 pulgadas y dos frontales.

Ilustración 1. Caja GATOR, bandejqs y frontales de 19”

En las bandejas que soportarían algunos de los elementos se mecanizaron elementos de sujeción como escuadras o soportes para el transceptor los amplificadores y la caja de secuenciadores. También se mecanizaron los frontales para poder instalar los altavoces el conector del manipulador de telegrafía y las tomas de alimentación auxiliar junto con la entrada de 220 para las dos fuentes de alimentación.

Ilustración 2. Frontal de la Caja de concursos

En la ilustración 2 se puede ver la foto del rack en el frontal una vez acabado y la disposición de todos los elementos.

En la bandeja inferior se encuentra el equipo transceptor Icom 910 y el amplificador de 400 MHz Tokio Hy-Power HL-130U. En la bandeja superior, el amplificador de 144 MHZ Tokio Hi-Power HL-350Vdx y un frontal donde se sitúan los dos altavoces para la salida tanto del receptor principal como del receptor secundario del transceptor, un conector para el manipulador de morse y varias tomas de alimentación para accesorios. Sobre estos se encuentra una caja con los 3 secuenciadores de Preamplificador. Estos preamplificadores de la máquina de la marca SSB-Electronics se desmontaron de sus cajas respectivas y se instalaron dentro de una caja de Rack de 19 Pulgadas que proporcionaba una mejor inmunidad a las interferencias y una alimentación única a las tres unidades. Sobre la caja de los secuenciadores las dos fuentes de alimentación Diamond GZV4000 cableadas en salida paralela, completan el Rack.

La ilustración 3 se ve la foto del Rack en su parte posterior y la disposición de las conexiones tanto de alimentación como de los latiguillos coaxiales que interconectan los diversos Módulos.

Ilustración 3. Parte trasera de la Caja de Concursos

El uso de esta caja de concursos ha permitido una operatividad mayor y más eficiente en los concursos que el Radio Club del Vallés ha participado. Anteriormente, cuando el montaje de la estación de concursos había que hacerlo montando 1 a 1 los equipos, este tiempo se tardaba del orden de 45 minutos o 1 hora. Con la caja ya acabada la instalación de toda la parte de los módulos consiste solo en conectar la fuente de alimentación de 220 al generador electrógeno o a la toma de 220 del lugar del concurso y la conexión de los 3 cables que van hacia las antenas reduciendo el tiempo de conexión a menos de 5 minutos. durante todos estos años esta caja ha sido de gran ayuda en las actividades del Radio Club del Vallés en lo tocante a los concursos de VHF y UHF.

La conexión de alimentación DC a 12 voltios se ha realizado mediante el uso de conectores PowerPole ya que son los mejores en términos de flexibilidad de conexión y pocas pérdidas al paso de la corriente. Por ejemplo, el amplificador de 2 m consume en pico 40A, con lo cual el cable es grueso y los conectores PowerPole están duplicados cuando es necesario.

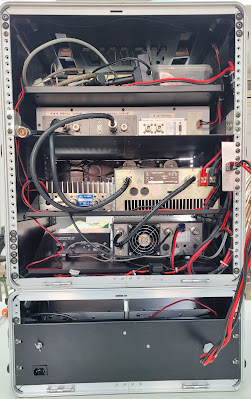

Ilustración 4. Parte trasera

Ilustración 5. Frontal de la nueva caja

Durante el año 2022 La Junta del radio club decidió que había que hacer una actualización de la caja de concursos dejando espacio para la adquisición de un nuevo amplificador de radiofrecuencia para la banda de 1200 MHz. Como en la caja actual ya no había espacio físico, se decidió dividir la caja de concursos en dos cajas distintas; una de ellas que llevaría las fuentes de alimentación y la caja actual sin las fuentes de alimentación, donde ya se instalaría el nuevo amplificador de 1,2 GHz. este trabajo se ha llevado a cabo entre finales del año 2022 y principios del 2023 y ya está acabado toda la nueva disposición, que se puede ver en las ilustraciones 4 y 5. Se observan las dos cajas con las fuentes de alimentación en un rack Gator inferior, y la caja principal de concursos con todos los elementos y el espacio esperando a recibir el amplificador de UHF por parte del colega EA3UM (Magí) en la parte superior, temporalmente utilizado para albergar el controlador del rotor, micrófono y caja con elementos auxiliares.

Actualización año 23 Instalación del amplificador de 1.2 GHz

Una vez que recibimos el amplificador de 1.2 GHz de EA3UM, procedimos a cambiar la caja de concursos y colocar el amplificador en la parte superior.

Esta disposición permite que el ventilador de refrigeración disponga de una cámara de aire para poder trabajar de forma óptima.

Con esta configuración se ha estado participando en los concursos del año 2023 sin problemas técnicos por parte de los equipos.

En la ilustración 6 se puede ver la caja de concurso tal como se instaló y se mostró en el MercaHam 23. Se puede ver el amplificador de 1.2GHz en la parte superior de la caja de concursos.

Ilustración 6. Caja de concursos en MercaHam 23

Actualización para año 2024

Ahora que los concursos del año 23 han terminado, se ha abordado unos cambios para los próximos años. Tenemos que:

1.- La cámara de aire del amplificador de 1.2 GHz no es lo grande que debería ser para tener buena eficiencia

2.- El nuevo equipo ICOM Ic-9700 de U/V dispone de serie de alimentación por el coaxial para los preamplificadores en la recepción.

Con esto dos puntos, se ha analizado la posibilidad de eliminar los secuenciadores de la caja pudiendo bajar la posición del amplificador de 1.2GHz y de colocar el controlador del rotor de concursos.

Después de analizar los esquemas de los tres amplificadores, se ha confirmado que, tanto el amplificador e 144 MHz como el de 1.2 GHz, pueden funcionar con la alimentación dl equipo, pero el amplificador De 430 MHz no dispone de esa posibilidad, ya que el camino de recepción está acoplado en AC con lo que la alimentación durante la recepción no llegará al amplificador a pie de antena.

La solución final es eliminar la caja común que contiene los tres secuenciadores y usar solo la caja individual del secuenciador de 430 MHz. Con este cambio, podemos cumplir con los requerimientos del sistema.

En una próxima ampliación se incorporará el aspecto final de la caja.

73’s
